شاید در نگاه اول، اتصال میان تجهیزات صوتی بهصورت یک مؤلفهی ساده پنداشته شود؛ اما همین موضوع ساده در واقع یکی از ستونهای کلیدی تضمین کیفیت صدا و کاهش نویز به شمار میرود.
اتصالات صوتی گوناگون، هر یک با استانداردها و فرایندهای انتقال سیگنال متفاوت، بستر عبور از سیگنال آنالوگ یا دیجیتال را فراهم میکنند. در میان رایجترین اتصالات آنالوگ، سه نوع اصلی بیش از دیگران به چشم میخورند: RCA (یا همان Cinch)، TRS (Tip-Ring-Sleeve) و XLR (که گاه Canon هم خوانده میشود).
هرچند در محیطهای خانگی یا نیمهحرفهای اغلب پورتهای RCA را میبینیم، اما وقتی سخن از کارت صدای حرفهای و تجهیزات استودیویی سطح بالا میشود، شاهد هستیم که پورتهای بالانسشدهی TRS و XLR جایگاه نخست را به خود اختصاص میدهند.
این پرسش بنیادین وجود دارد که چرا تولیدکنندگان کارت صدای حرفهای تمایلی به استفاده از اتصالات RCA نشان نمیدهند و درعوض، TRS/XLR را به عنوان استاندارد برمیگزینند؟ در پاسخ به این پرسش، باید به سیل عظیمی از ملاحظات الکتریکی، فیزیکی، آکوستیکی و حتی تاریخی اشاره کرد. در این نوشتار بهصورت عمیق و فنی، تلاش میشود علل تکنیکی برتری TRS و XLR بر RCA شکافته شود و همچنین توضیح داده شود که چگونه این ویژگیها با نیازهای استودیوهای حرفهای سازگار هستند.
در ادامه میخوانید

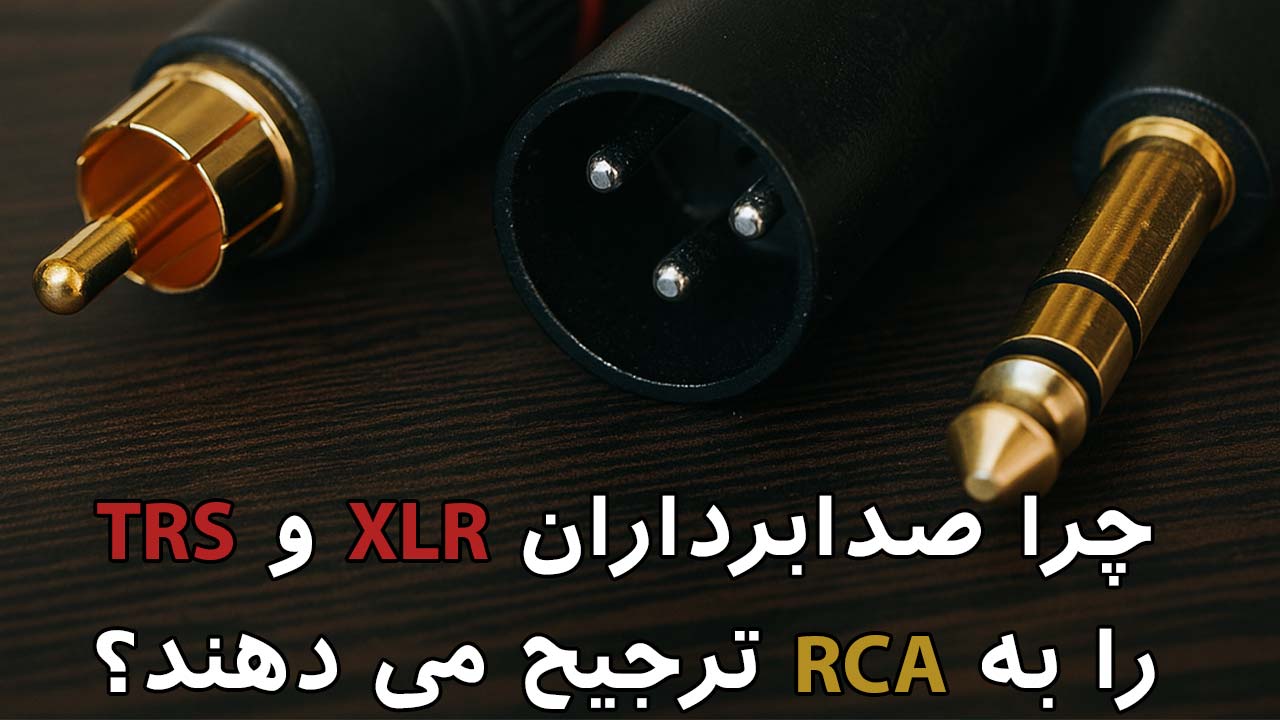

تاریخچه و ریشهها شناخت این 3 کانکتور XLR TRS RCA
برای درک بهتر تفاوتها، بهتر است ابتدا نگاهی به پیشینهی این کانکتورها داشته باشیم:
کانکتور RCA
نام خود را از شرکت Radio Corporation of America گرفته، در دههی ۱۹۴۰ میلادی معرفی شد. هدف اولیهی آن هم ایجاد اتصالی ساده و ارزانقیمت برای انتقال سیگنالهای صوتی بین گرامافونها و رادیوها بود. این استاندارد بهتدریج در تجهیزات پخش خانگی، تلویزیونها، ویدیوها، و هر نوع دیوایس صوتی و تصویری خانگی گسترش یافت. ساختار RCA ساده و شامل یک مغزی سیگنال (Pin) و یک بخش خارجی (Shell) برای زمین است. درنتیجهی این طراحی، کابل بهصورت غیربالانس (Unbalanced) عمل میکند و محافظت محدودی در برابر نویزهای محیطی دارد.
کانکتور XLR
(ابتدا با نام Cannon X شروع به کار کرد و سپس نسخههای L و R آن معرفی شدند) زمانی به منصهی ظهور رسید که نیاز در دنیای پخش زنده، سیستمهای PA، و تجهیزات رادیویی و تلویزیونی حرفهای برای داشتن اتصالی قفلشونده و بالانسشده با کمترین نویز احساس شد. XLR که معمولاً سه پین دارد (هرچند گونههای ۴ تا ۷ پین نیز در برخی کاربردها وجود دارد)، در دهههای میانی قرن بیستم شهرت پیدا کرد و به سرعت به استانداردی برای میکروفونها و ادوات صوتی حرفهای تبدیل شد. طراحی قفل مکانیکی و سیستم سه پین آن سبب میشود که سیگنالها در مسیر بالانس منتقل شوند و همین امر به شکل مؤثری از تداخلات الکترومغناطیسی جلوگیری میکند.
کانکتور TRS (Tip-Ring-Sleeve)
ریشهاش به اتصالات تلفنی مراکز سانترال و سوئیچینگ بازمیگردد. قطر بیرونی این کانکتور ۶٫۳۵ میلیمتر (یا همان ۱/۴ اینچ) است. نمونهی کوچکتر آن که ۳٫۵ میلیمتر (Mini Jack) است، در گوشیهای موبایل و دستگاههای خانگی رایج است. TRS حرفهای، مانند XLR، از ایدهی انتقال سیگنال به صورت بالانس استفاده میکند: سر پلاگ (Tip) برای سیگنال +، حلقه (Ring) برای سیگنال – و بدنه (Sleeve) برای زمین. این ساختار به آن اجازه میدهد که در برابر نویز محیط مقاومت کند. TRS نیز در استودیوهای حرفهای به همراه XLR حضوری جدی دارد؛ به ویژه در کارت صداهایی که نیازمند ورودی/خروجی آنالوگ با قابلیت بالانس هستند.
مفهوم بالانس و غیربالانس
شاید مهمترین نقطهی اختلاف میان RCA با TRS/XLR به همین موضوع بازگردد: بالانس (Balanced) یا غیربالانس (Unbalanced) بودن سیگنال. در اتصال غیربالانس (مانند RCA یا TS)، ما تنها دو هادی داریم. یکی از آنها سیگنال را حمل میکند و دیگری نقش زمین (Shield) را دارد. در این حالت، هر گونه نویز الکترومغناطیسی و تداخل فرکانسی میتواند بر روی سیم سیگنال سوار شود و مستقیماً به گیرنده برسد. اگر طول کابل کم باشد و محیط ضبط هم پاک و بدون تداخل باشد، شاید این نویز چندان به گوش نیاید؛ اما در محیطهای حرفهای که پر از کابلهای برق، تجهیزات متعدد الکترونیکی، مانیتورهای متعدد، سیستمهای تهویه و حتی نورپردازیهای LED پرسروصداست، خطر پدیدار شدن نویز بسیار بیشتر میشود. بهعلاوه، در سیگنالهای با حساسیت بالا، این نویز میتواند کلیدی و قابل تشخیص باشد.
ازطرفی، در یک اتصال بالانس (همانند XLR یا TRS)، سه هادی وجود دارد: سیگنال مثبت (+)، سیگنال منفی (−) که دقیقاً معکوس سیگنال مثبت است، و یک هادی برای زمین یا شیلد. در مبدأ (فرستندهی سیگنال)، سیگنال منفی با فاز معکوس نسبت به سیگنال مثبت تولید میشود. اگر یک نویز مشترک (همفاز) از محیط روی هر دو خط مثبت و منفی اعمال شود، هنگام رسیدن سیگنال به مقصد (مثلاً پریامپ کارت صدا)، این نویزها بهصورت تفاضلی از هم کم میشوند و با پدیدهای به نام Rejection یا حذف مشترک از میان میروند. درنتیجه، سیگنال اصلی (که فازهای مثبت و منفی از یکدیگر متمایز هستند) مجدداً با تفاضل دو فاز بازسازی میشود، و نویز مشترک خنثی میشود. این اصل بنیادین کاری اتصالات بالانس است و سبب میشود در فواصل طولانی، افت کیفیت بهمراتب کمتر باشد.
حذف نویز با روش تفاضلی، یعنی چیزی به نام Common Mode Rejection Ratio (CMRR) تعریف میشود. کیفیت مدار بالانسکننده و کابل، نقش مهمی در CMRR دارند. اگر کارت صدای شما مجهز به ورودی بالانس باشد و کابلی با کیفیت بالا استفاده کنید، به شکل چشمگیری میتوانید نویز را کاهش دهید. تمام کارت صداهای حرفهای با در نظر گرفتن چنین معیاری طراحی میشوند؛ چون در یک استودیو حرفهای، حتی یک دسیبل نویز اضافه میتواند فرایند میکس و مسترینگ را مختل کند. واضح است که RCA، بهدلیل ساختار ذاتیاش، نمیتواند بالانس باشد؛ مگر اینکه با استفاده از مبدلهای خاص، سیگنال را بالانس یا شبهبالانس کنیم، اما حتی در آن صورت هم اتکای سیستم بهصورت پیشفرض بر مدار غیربالانس باقی میماند.
پایداری در برابر طول کابل
یکی از دغدغههای مهم در یک استودیوی حرفهای، طول کابلهاست. گاهی مجبوریم فاصلههای قابلتوجهی را برای اتصال ابزار ضبط، اسپیکر مانیتورینگ، میکسر یا افکتور طی کنیم. در یک اجرای زنده یا استودیوی بزرگ، این فاصله ممکن است به ۱۰ متر، ۲۰ متر یا حتی بیشتر هم برسد. اگر از کابل غیربالانس بهره ببرید (مثلاً RCA)، هرچه کابل بلندتر شود، احتمال جذب نویز و تضعیف سیگنال افزایش مییابد. قوانین فیزیک میگویند که یک رسانای طویل در معرض میدانهای الکترومغناطیسی محیط مانند یک آنتن عمل میکند. پدیدهای که چندان دلخواه نیست، زیرا نویز ناخواستهای به فرستنده یا گیرندهی شما اضافه خواهد شد.
اما در کابل بالانس (TRS/XLR)، چون سیگنال در دو مسیر با فاز معکوس جریان دارد، نویز بیرونی که همفاز است، در انتهای خط به صورت مشترک حذف میشود. ازاینرو، شما میتوانید بدون دغدغهی چندانی از افزایش نویز ناخواسته، از کابلهایی با طول قابلتوجه استفاده کنید. این امر در رکوردهای زنده، سالنهای کنسرت و تئاتر، رادیو و تلویزیون و استودیوهای حرفهای، اهمیتی راهبردی دارد. بنابراین مشخص میشود که چرا برای استفادهی حرفهای، RCA جوابگو نیست و در مسافتهای بلند نویز و افت سیگنال را بهشدت تجربه میکند.
استانداردهای ولتاژ و امپدانس
یکی از مباحث اساسی در تجهیزات حرفهای صدا، تعریف استانداردهای ولتاژ خط (Line Level) است. در تجهیزات خانگی یا نیمهحرفهای، معمولاً شاهد خروجی خط با استاندارد -10 dBV هستیم که با اتصالات RCA جفت میشود. این استاندارد سطح ولتاژ کمتری دارد و به عبارت دیگر، محدودهی سیگنال کوچکتری را منتقل میکند. درحالیکه در سیستمهای حرفهای استودیو، استاندارد سطح خروجی +4 dBu حاکم است که ولتاژ RMS بالاتری دارد. این اختلاف در سطح سیگنال، به این معناست که سیستم حرفهای، داینامیک بالاتر، Headroom بیشتر و مقاومت افزونتری در برابر نویز ذاتی دارد.
هنگامی که RCA با -10 dBV طراحی شود، بهطور ذاتی ضعیفتر و مستعد نویز خواهد بود. چون سیگنال قدرتمندی ندارد که از نویز بالاتر بایستد. در مقام قیاس، خروجی +4 dBu در تجهیزات حرفهای توان آن را دارد که بدون افزایش محسوس نویز، فاصلهی دینامیکی مورد نیاز ضبطهای دقیق موسیقی یا گفتار را تأمین کند. از سوی دیگر، امپدانس ورودی و خروجی تجهیزات حرفهای هم معمولاً بر مبنای 600 اهم یا عددی نزدیک به آن (مثلاً 10 کیلو اهم) برای ورودیها طراحی میشود تا با اتصالات بالانس هماهنگ باشد. RCA بهطور سنتی در بازهی امپدانس بالاتر کار میکند که هماهنگی امپدانس را در بسیاری از حالات حرفهای دچار مشکل میکند.
مسئلهی Ground Loop
یکی از مشکلات رایج در سیستمهای صوتی بزرگ، پدیدهی لوپ زمین یا Ground Loop است. تصور کنید در یک استودیوی حرفهای، چندین دستگاه نظیر میکسر، کارت صدا، مونیتورهای اکتیو و افکتورهای سختافزاری، همگی از پریزها یا منبع برق مشترکی استفاده میکنند. تفاوتهای جزئی در پتانسیل الکتریکی زمین میان دستگاهها میتواند جریان ناخواستهای را از طریق شیلد یا سیم زمینِ کابلهای صوتی به گردش درآورد که خود را بهصورت همهمه یا هوم (Hum) با فرکانس 50/60 هرتز و هارمونیکهای آن نشان میدهد.
در اتصالات غیربالانس مانند RCA، احتمال تشکیل چنین حلقههای زمینی بیشتر است، زیرا حفاظت و مسیر سیگنال هردو بر یک شیلد مشترک تکیه دارند. اما در اتصالات بالانس، زمین بهصورت جداگانه روی شیلد است و سیگنالهای مثبت و منفی از زمین مستقل هستند. بنابراین حتی اگر تفاوتهایی در سطح زمین وجود داشته باشد، در محدودهی مدار تفاضلی (بالانس) و با حذف نویز مشترک، بخش زیادی از این هوم یا نویز مزاحم از بین میرود. طراحان کارت صداهای حرفهای، بهویژه در ردههای بالا، مدارهایی برای مدیریت حرفهای لوپ زمین در نظر میگیرند؛ اما در کل پایهی این طراحی بر اتصالات بالانسشده استوار است و RCA در چنین محیطهایی بهراحتی ممکن است دردسر ایجاد کند.
کیفیت کانکتور و استحکام مکانیکی XLR و TRS
از دیدگاه مکانیکی، کانکتورهای XLR و جکهای TRS حرفهای (مخصوصاً آنهایی که توسط شرکتهایی نظیر Neutrik یا Switchcraft تولید میشوند) دوام بالایی دارند و مکانیزم اتصالشان محکم و قفلشونده است. این بدان معناست که در شرایط اجرای زنده یا استودیو، کمترین احتمال قطع ناگهانی یا در آمدن کابل وجود دارد. XLR با قفل مکانیکی که دارد، تقریباً غیرممکن است که سهواً از جای خود جدا شود. TRS هم به دلیل طراحی فشاری-فنری، محکم در ورودی جای میگیرد.
اما کانکتور RCA، چفتشدن مکانیکی چندانی ندارد. تنها از طریق فشار نسبی بخش فلزی خارجیاش با ترمینال مادگی روی دستگاه در جای خود نگه داشته میشود. گاهی اگر فلز تنزل یابد یا پوشش خارجی کانکتور خوب نباشد، شل میشود و احتمال نویز یا قطعووصلی بیشتر میشود. همچنین شیلد خارجی کانکتور RCA معمولاً خیلی ضخیم و سخت نیست و اگر ضربهای به کابل وارد شود یا کابل زیر پا برود، امکان خرابی بالا میرود. برای محیطهای حرفهای که نیاز به اطمینان از اتصال دائمی و مطمئن داریم، RCA انتخاب چندان جذابی نخواهد بود.
از بعد دیگر، کابلی که برای XLR یا TRS بهصورت بالانس تولید میشود، غالباً از دو زوج سیم تابیده بههم (Twisted Pair) و یک شیلد مجزا تشکیل شده است. سیم تابیده به یکدیگر کمک میکند نویز بهصورت همفاز جذب هر دو سیم شود و با طراحی بالانس، آن نویز حذف گردد. این کابلها معمولاً ضخیمتر و مقاومتر از کابلهای سادهی RCA هستند و برای کار حرفهای طراحی شدهاند. اگرچه گاهی کابلهای RCA نیز میتوانند شیلد مناسبی داشته باشند، اما قابلیتها و استحکام ترانسفورماتورکردن نویز در کابل بالانس را ندارند.
اهمیت تفکیک کانال (Crosstalk)
در بسیاری از کاربردهای حرفهای، داشتن تفکیک کانال (Channel Separation) بالا میان چپ و راست یا میان ورودیهای مختلف، بسیار مهم است. کابلهای بالانس به دلیل ساختار تفاضلی، نسبت به Crosstalk هم مقاومت بیشتری دارند. Crosstalk به پدیدهای گفته میشود که در آن بخشی از سیگنال یک کانال، وارد کانال دیگر شود و باعث ایجاد تداخل صوتی میگردد. در RCA که غالباً دو کابل مجزا برای کانال چپ و راست استفاده میشود (هر کدام تنها دو رشته)، اگر کابلها به موازات یکدیگر حرکت کنند یا شیلد بهخوبی جدا نشده باشد، احتمال تداخل افزایش مییابد. اما در کارتهای صدای حرفهای که با کابلهای بالانس سروکار دارند، این ریسک کمتر است. بدینترتیب میتوان بهسادگی به جداسازی کانالهایی با بیش از ۹۰ یا حتی ۱۰۰ دسیبل دست یافت؛ قابلیتی که در میکسهای پیشرفته و مسترینگ اهمیت ویژه دارد.
سازگاری با محیطهای استودیویی
بسیاری از ادوات اصلی استودیویی نظیر پریامپ میکروفون، اکولایزر سختافزاری، کمپرسور، ماژولهای رک 19 اینچی، تجهیزات رکورد مولتیترک، میکسرها و حتی اسپیکرهای مانیتورینگ اکتیو سطح حرفهای، تنها ورودی/خروجی XLR یا TRS ارائه میدهند. برخی از مدلها ممکن است ورودی RCA هم داشته باشند، اما آنها عمدتاً در ردههای نیمهحرفهای یا خانگی جای میگیرند. در فضای حرفهای، جریان متداول کار آن است که تمام اتصالات بهصورت بالانس طراحی شود تا از ابتدا تا انتها، زنجیرهای با کمترین نویز و بالاترین شفافیت حاصل شود.
در حقیقت، کارت صداهای حرفهای با خروجیهای بالانس میتوانند بهراحتی به اسپیکرهای مانیتورینگ که ورودی بالانس دارند، بدون تبدیل اضافی متصل شوند. اگر بخواهید خروجی RCA را مستقیماً به این اسپیکرها وصل کنید، باید از مبدل یا کابل خاصی استفاده کنید که غالباً نهتنها هزینهی اضافی دارد، بلکه ممکن است کیفیت صدا را کاهش دهد یا نویز بیشتری وارد کند. شرکتهای سازنده کارت صدا هم که قصد دارند محصولی واقعاً حرفهای عرضه کنند، به تجربه میدانند مشتری هدفشان افراد یا سازمانهایی هستند که به اتصالات بالانس نیازمندند. بنابراین RCA را در طراحی حذف میکنند یا به حداقل میرسانند.
سطوح سیگنال و پیکربندی پریامپهای صدابرداری حرفه ای
یکی دیگر از ابعاد فنی قضیه به نوع مدارهای داخلی کارت صدا بازمیگردد. در ورودیهای بالانس کارت صدا، معمولاً یک دیفرنشیال آمپلیفایر (Differential Amplifier) یا بالانسر الکترونیکی قرار دارد که سیگنالهای مثبت و منفی را دریافت کرده و پس از تقویت، با یکدیگر ترکیب میکند. این ترکیب نویز مشترک را خنثی میکند. در مسیرهای میکروفون نیز، وجود مداری برای دریافت ورودی بالانس نهتنها نویز را کم میکند، بلکه اجازهی استفاده از فنتم پاور (Phantom Power) ۴۸ ولت را برای میکروفونهای کاندنسر میدهد. بهطور سنتی، این ولتاژ فانتوم از طریق پین ۲ و ۳ XLR نسبت به زمین روی پین ۱ اعمال میشود. طبیعتاً در یک اتصال RCA دو پینه، نمیتوانیم phantom power داشته باشیم؛ زیرا سیگنال میکروفون بهصورت تغذیهی معکوس نیاز به پین جداگانه دارد.
همچنین، در کارت صداهای حرفهای، ورودی لاین بالانس (Line In) سطح +4 dBu را بهراحتی مدیریت میکند و تا سطوح پیک بالاتری، بدون اعوجاج، اجازهی عبور سیگنال میدهد. در صورتی که یک ورودی RCA که برای سیگنال -10 dBV طراحی شده است، احتمالاً زودتر دچار Clipping میشود و توان هندل کردن سیگنالهای با دامنهی بالا را ندارد، مگر اینکه مبدل یا پد کاهنده استفاده کنید. این ساختار داخلی پریامپها و دیفرنشیال آمپهای کارت صداست که فلسفهی استفادهی انحصاری از کانکتورهای بالانس را در محصولات ردهبالا توجیه میکند.
بازار هدف و انتظارات کاربران حرفهای
در بازار تجهیزات صوتی، تفکیکی کمابیش مشخص میان «تجهیزات خانگی/نیمهحرفهای» و «تجهیزات استودیویی حرفهای» وجود دارد. کاربران خانگی یا کسی که میخواهد تنها یک پادکست ساده ضبط کند یا موسیقی را در سطح آماتور میکس کند، عموماً انتظار ندارد کابلها را از میان محیطهای پر از نویز عبور دهد. بودجهی این افراد هم محدود است و شاید خرید یک کارت صدای فولبالانس با تعداد ورودی/خروجی بالا توجیه اقتصادی نداشته باشد. از اینرو در این سطح، امکان دارد پورتهای RCA روی کارت صدا دیده شود یا با بودجهی کمتر، دستگاهی خریداری شود که ورودیهای غیربالانس دارد. اگر هم کمی نویز ایجاد شود، آنقدرها برای کاربر آماتور یا نیمهحرفهای بحرانی نیست.
اما در سوی دیگر، مهندسان صدا، آهنگسازان حرفهای، استودیوهای ضبط موسیقی و شرکتهای پخش زنده نمیتوانند ریسک استفاده از کابلهای غیربالانس را بپذیرند. چرا که هزینهی نویز و افت کیفیت برای آنها بسیار بالاست. اگر شما در حال میکس آلبومی باشید که قرار است میلیونها نفر آن را گوش دهند، حتی یک دیبی نویز یا دیستورشن اضافه میتواند کیفیت کار را زیر سؤال ببرد. یا در اجرای زندهی یک خوانندهی مشهور، چند لحظه نویز، آبروریزی بزرگی ایجاد میکند. بنابراین کارت صداهایی که برای این بازار حرفهای طراحی میشوند، تنها به استانداردهای صنعتی که بالانس بودن را تضمین میکنند، بسنده میکنند؛ یعنی TRS و XLR.
نقش ضبط چندکاناله و Surround
در بسیاری از پروژههای حرفهای، ضبط چندین ساز بهصورت همزمان یا ضبط صدای Surround 5.1 و 7.1 برای فیلم و بازیهای کامپیوتری مطرح است. هنگامیکه تعداد کانالهای ضبط یا پخش بالا میرود، ضرورت بالانس بودن هرکدام از این خطوط هم بیشتر میشود. تصور کنید در یک استودیو ۲۴ کانال مختلف را همزمان از ضبطکنندهی چندکاناله (Multitrack Recorder) به میکسر یا کارت صدا بفرستید. اگر همهی این خطوط غیربالانس باشد و هرکدام به اندازهای نویز و Interference جذب کند، نتیجه یک فاجعهی صوتی خواهد بود. اما اگر همهی آنها بالانس باشد، حذف نویز در نقطهی مقصد به شکل موثری انجام میشود و میتوان یک رکورد تمیز داشت. بنابراین، کارت صدایی که توان پردازش چندین ورودی یا خروجی بالانس را دارد، بهشدت در بازار حرفهای محبوب است. بدیهی است که در چنین شرایطی جایی برای RCA باقی نمیماند، مگر آنکه بحث انتقال سیگنال دیجیتال S/PDIF از طریق کانکتور RCA Coaxial باشد که آن بحثی مجزاست و ماهیت آنالوگ/بالانس را ندارد.
اهمیت ضریب اطمینان در استودیو و پخش زنده
در بازار حرفهای، قابلیت اطمینان (Reliability) به همان اندازهی کیفیت صدا اهمیت دارد. چرا که خرابی یا قطع ناگهانی کابل در جریان رکورد استودیویی یا پخش زنده میتواند خسارتهای مالی و اعتباری زیادی به همراه داشته باشد. کانکتورهای XLR بهصورت پیشفرض قفل میشوند و ساختار مستحکمی دارند که در برابر ضربه یا کشیدگی مقاومت نشان میدهند. همچنین در محیطهای شلوغ پشت صحنه یا استودیو، کابلها ممکن است زیر پا بروند یا روی یکدیگر انباشته شوند. در این شرایط، کابلهای ضخیمتری که برای بالانس طراحی شدهاند بهتر دوام میآورند و کمتر تحت تأثیر اختلالات الکتریکی محیط قرار میگیرند.
ترکیب کردن سیستمها با مبدل
بسیاری از کاربران ممکن است دستگاهی داشته باشند که خروجیهایش بهصورت RCA است (مثلاً یک سینتیسایزر یا کیبورد قدیمی، یا یک پخشکنندهی CD خانگی) و بخواهند آن را به کارت صدای حرفهای دارای ورودیهای XLR یا TRS وصل کنند. در چنین مواقعی، مبدلهای مختلفی در بازار وجود دارد؛ مثلاً DI Box (Direct Injection Box) یا کابلهای تبدیلکنندهی RCA به TS/TRS. اما باید توجه داشت که اگر مبدأ سیگنال غیربالانس است، صرف تبدیل فیزیکی کانکتور باعث بالانس شدن واقعی سیگنال نمیشود. بسیاری از مبدلها در نهایت سیگنال را با همان سطح و ماهیت غیربالانس وارد کارت صدا میکنند. برخی DI Boxهای اکتیو یا پسیو، با استفاده از ترانسفورماتور یا مدار اکتیو، میتوانند سیگنال غیربالانس را به بالانس تبدیل کنند، اما اغلب با هزینهی اضافی، و بسته به کیفیت DI Box، ممکن است مقداری رنگصدا (Coloration) یا افت سطح داشته باشیم. اینجاست که مشاهده میشود اگر کل مسیر از ابتدا تا انتها بالانس باشد، نتیجه بسیار بهینهتر خواهد بود.
تأثیر بر فرایند میکس و مسترینگ
در فرآیند میکس و مسترینگ حرفهای، جزئیات صدا با دقت فراوان بررسی میشود. سازها، وکالها و افکتهای گوناگون باید با بالاترین شفافیت ممکن در استودیو بازتولید شوند تا مهندس صدا بتواند بهترین تصمیم را در چیدمان فرکانسها، دینامیک و استریو ایمج (Stereo Image) اتخاذ کند. اگر اتصال میان کارت صدا و مانیتورهای استودیویی دارای نویز یا تداخل باشد، مهندس صدا دچار خطا در شنیدن میشود و این خطا به تصمیمات اشتباه در میکس و مستر منجر میشود. خروجی کارت صدا، اگر با RCA به اسپیکر وصل شده باشد، ممکن است دچار نویز Ground Loop یا هوم شده، یا بخشی از سیگنال هارمونیکهای ناخواسته دریافت کند. این مشکل در اتصالات بالانس تا اندازهی زیادی حل میشود و مانیتورینگ ما با دقت کامل همراه میشود. از این منظر هم کارت صداهای حرفهای ترجیح میدهند با استفاده از خروجی بالانس، صدایی عاری از مزاحمت به گوش مهندس صدا برسانند.
تغذیهی فانتوم پاور برای میکروفونهای کاندنسر
یکی دیگر از عوامل مهمی که باعث میشود کارت صدای حرفهای از XLR استفاده کند، امکان تغذیهی میکروفونهای کاندنسر از طریق فانتوم پاور (Phantom Power) است. اکثر میکروفونهای کاندنسر برای تغذیهی مدار الکترونیکی و پلاریزه کردن دیافراگم خازنی، به ولتاژ ۴۸ ولت نیاز دارند. در اتصال XLR بالانس، این ولتاژ بین پینهای ۲ و ۳ نسبت به زمین روی پین ۱ اعمال میشود، بیآنکه به سیگنال اصلی اختلالی وارد شود. اگر کارت صدا صرفاً ورودی RCA داشته باشد، اصولاً نمیتوان فانتوم پاور ارائه داد؛ چون ساختمان RCA نهتنها دو سیمه است، بلکه برای چنین ولتاژ تغذیهای هم طراحی نشده است. این مسئله هم اثبات میکند که چرا در محیط حرفهای که استفاده از میکروفونهای کاندنسر بسیار متداول است، RCA کارکردی ندارد.
مصارف مختلف TRS و XLR
شایان ذکر است که XLR لزوماً مخصوص میکروفون نیست؛ بسیاری از دستگاههای حرفهای، ورودی/خروجی لاین بالانس را هم روی کانکتور XLR فراهم میکنند. بهعلاوه، در کابلهای اسپیکرهای پاور هم گاهی از XLR یا Speakon استفاده میشود (هرچند Speakon طراحی ویژهی اتصال اسپیکر دارد). جک TRS نیز کاربردهای مختلفی دارد و علاوه بر انتقال سیگنال لاین بالانس، برای ارسال/دریافت سیگنال Insert در میکسرها و کارت صداها یا حتی برای اتصال هدفون (بهصورت استریو) مورد استفاده قرار میگیرد. بنابراین، TRS یک شکل پلاگ چندمنظوره است، اما RCA چنین انعطافی ندارد و عموماً تنها برای انتقال لاین آنالوگ غیربالانس به کار میرود.
تفاوت نگاه مصرفی در بازار خانگی و بازار حرفهای
هنگامی که به حوزهی تجهیزات صوتی خانگی نگاه میکنیم، RCA بهشدت ریشهدار است؛ از ضبط صوتها، تلویزیونها، رسیورها تا دستگاههای پخش DVD و بلوری و بسیاری از کنسولهای بازی قدیمی، همگی از RCA (قرمز و سفید برای صدا، زرد برای ویدیو) بهره میبرند. علت اینکه RCA هنوز هم در این سطح باقی مانده، سهولت استفاده، قیمت پایینتر و پاسخگویی به نیاز کاربران خانگی است. غالب کاربران خانگی کابلشان را طولانی نمیکشند و یا در محیطی با نویز صنعتی قرار نمیگیرند. درنتیجه، نویز یا افت کیفیت چندانی تجربه نمیکنند که بهخاطرش بالانس بودن ضرورت یابد.
اما در دنیای حرفهای، با ورود سیگنال به میکسر یا کارت صدا، هر گونه افت کیفیت یا نویز مستقیماً روی نتیجهی نهایی تأثیر میگذارد. چرخهی تولید موسیقی یا پادکست حرفهای، از ضبط (Recording) گرفته تا میکس (Mixing) و در نهایت مسترینگ (Mastering)، حساسیت بالایی نسبت به هر نوع اعوجاج یا نویز دارد. برای یک مهندس صدا، حیاتی است که تمام زنجیرهی سیگنال عاری از کمترین نویز باشد. انتخاب کابل و کانکتور بخشی از همین فلسفه است. ازاینرو، شرکتهای تولیدکنندهی کارت صدا هم ملزم به رعایت این استانداردها هستند تا مشتری حرفهای را راضی نگه دارند.
هزینه و ملاحظات تولید
واقعیت آن است که ساختن یک کارت صدا با ورودیها/خروجیهای بالانس (TRS/XLR) نیازمند مدارهای پیچیدهتر و گرانتری نسبت به ساخت یک کارت صدای ساده با پورتهای RCA است. وجود مدار دیفرنشیال آمپلیفایر برای هر کانال، بخشهای تغذیهی دقیق برای فانتوم پاور، و همینطور کانکتورهای مستحکم و فلزی، همگی هزینهی تولید را بالاتر میبرند. درنتیجه، این کارت صداها در ردهی قیمتی بالاتر عرضه میشوند و بیشتر از سوی مهندسان صدا و موزیسینهایی که به دنبال کیفیت بالا هستند، خریداری میشوند. اینکه یک کارت صدای حرفهای صرفاً اتصالات بالانس دارد، بیدلیل نیست؛ زیرا تولیدکننده میخواهد مطمئن شود که خریدارش دقیقاً همان کیفیت، دوام و کارکردی را دریافت میکند که در محیط حرفهای لازم است. افزون بر این، اگر کارت صدا شامل ورودی/خروجیهای دیجیتال نظیر AES/EBU (که خود نوعی کانکتور XLR سه پین اما با امپدانس ۱۱۰ اهم است) یا S/PDIF Coaxial باشد، بازهم استانداردهایی مطرح میشود که RCA آنالوگ نمیتواند جایگزین آنها باشد.
برتری تکنیکی در سناریوهای چندمنظوره
گاه در یک استودیو مدرن، انواع ابزارهای آنالوگ و دیجیتال در کنار هم قرار میگیرند: میکروفونهای کاندنسر، میکروفونهای داینامیک، سازهای مختلف، پردازندههای آنالوگ، سینتیسایزرهای دیجیتال، کنترلرهای MIDI و غیره. کارت صدای حرفهای باید نقش مرکزی را در مدیریت تمام این ورودیها و خروجیها بر عهده بگیرد. داشتن اتصالات بالانس XLR، موجب میشود میکروفونها بهآسانی متصل شده و تغذیه شوند. داشتن ورودی/خروجی TRS هم موجب میشود هر نوع ماژول پردازندهی صدا یا افکتور بهصورت لاین بالانس به کارت صدا وصل شود. برای اینکه همهی نیازها با کمترین ریسک خطا و نویز برطرف شود، RCA عملاً جایی در این ترکیببندی ندارد؛ مگر برای موارد بسیار خاص مانند دریافت خروجی غیربالانس از یک دستگاه خانگی که در اکثر استودیوهای حرفهای به چشم نمیخورد.
نگاهی به مبحث امواج الکترومغناطیسی و نویز محیطی
برای درک بهتر اینکه چرا کابل بالانس در برابر نویز مقاوم است، میتوان از منظر تئوری الکترومغناطیس نیز موضوع را مرور کرد. هر کابل حامل جریان AC (مثلاً سیگنال صدا)، در میان میدانهای مغناطیسی و الکتریکی موجود در محیط قرار دارد. بخش عمدهی این میدانها میتواند حاصل عبور جریان برق AC از کابلهای برق در نزدیکی یا ساطع شدن سیگنال RF از دستگاههای بیسیم باشد. در صورتی که ساختار کابل غیربالانس باشد، اگر میدان الکترومغناطیسی محیط اختلاف پتانسیلی روی سیم سیگنال (در مقایسه با زمین) ایجاد کند، این اختلاف به شکل نویز به دستگاه مقصد منتقل میشود. این نویز میتواند یک نویز همفرکانس با برق (۵۰ یا ۶۰ هرتز) باشد یا حتی در فرکانسهای بالاتر (هارمونیکها یا سیگنالهای رادیویی). حذف کامل چنین نویزهایی به روش اکتیو دشوارتر است.
اما در کابل بالانس، دو سیم سیگنال وجود دارد و هر نویز محیط روی هر دو هادی به صورت تقریباً یکسان اعمال میشود (چون دو هادی در فاصلهی فیزیکی نزدیک به هم تابیده شدهاند). بنابراین، این نویز در مقصد بهعنوان سیگنال مشترک (Common Mode) تشخیص داده میشود و با فرآیند دیفرانسیل از بین میرود. به همین علت در کاربردهای حساس نظامی، پزشکی یا ارتباطات دوربرد، همواره تلاش میشود از انتقال دیفرانسیل یا تکنیکهای بالانس استفاده شود. بدیهی است که صنعت صدا هم که با سیگنالهای حساس و ارزشمند سروکار دارد، از این راهکار بهره برده و RCA که بدون این قابلیت است، در این میدان بازنده است.
چرا بعضی کارت صداهای سطح میانرده هنوز RCA دارند؟
با وجود آنچه گفته شد، برخی از کارت صداهایی که در بازار به نام «نیمهحرفهای» عرضه میشوند، ممکن است در کنار ورودی/خروجیهای بالانس TRS یا XLR، پورتهای RCA هم داشته باشند. این معمولاً به خاطر تطبیقپذیری با ابزارهای خانگی یا DJ Controllerهای قدیمی است. بسیاری از دیجی کنترلرها در گذشته خروجی RCA داشتند تا به آمپلیفایر یا باندهای خانگی وصل شوند. از آنجا که کاربران این دستگاهها در محیطهای شلوغ استودیویی کار نمیکنند یا به صورت حرفهای میکس و مستر انجام نمیدهند، تولیدکنندگان این کارت صداها میکوشند بازار این گروه از مشتریان را نیز جذب کنند. بااینحال، حتی در این کارت صداهای میانرده هم، بخش مهم فرایند ضبط میکروفونها و سازها بر پایهی ورودی بالانس صورت میگیرد و RCA معمولاً یک قابلیت جانبی یا مکمل برای بهرهوری بیشتر به حساب میآید.
نباید فراموش کرد که گاهی هم در این کارتها از خروجیهای RCA بهعنوان خروجیهای secondary استفاده میشود تا کاربر بتواند اسپیکرهای خانگی یا سیستم ضبط خانگی را بدون نیاز به تبدیل اضافه متصل کند. اما این حالتها بیشتر برای سهولت کاربران عام است تا کاربرد حرفهای. اگر کاربر به مرحلهای برسد که بخواهد در محیطهای جدی کار کند، احتمالاً بهتدریج به سمت خروجیهای بالانس و ترک RCA خواهد رفت.
جایگاه RCA در انتقال دیجیتال
نکتهای که گاه موجب سردرگمی میشود، کاربرد RCA در انتقال دیجیتال S/PDIF است. در این استاندارد، از کانکتور RCA استفاده میشود اما سیگنال عبوری دیگر آنالوگ نیست، بلکه سیگنال دیجیتال با کدبندی خاص است (مشابه AES/EBU اما با امپدانس ۷۵ اهم بهجای ۱۱۰ اهم و سطح سیگنال متفاوت). در این وضعیت، بحث بالانس یا غیربالانس آنالوگ مطرح نیست؛ چرا که با یک سیگنال دیجیتال روبرو هستیم که خطاهای آن در محدودهی دریافت بیتها قابلاصلاح یا تشخیص است. ازاینرو، این بخش موضوع کاملاً جداگانهای است. در کارتهای صدای حرفهای، ممکن است ورودی/خروجی S/PDIF یا حتی AES/EBU نیز وجود داشته باشد، ولی اینها جانشین ورودی بالانس میکروفون یا لاین آنالوگ نیستند و کاربردی دیگر دارند. بنابراین اگر جایی در کارت صدای حرفهای خود یک جفت RCA برای S/PDIF مشاهده کردید، تعجب نکنید؛ آن مربوط به دنیای دیجیتال است نه آنالوگ غیربالانس.
جمعبندی نهایی مقایسه 3 جک صدای معروف XLR، TRS و RCA
چرا کارت صدای حرفهای از RCA استفاده نمیکند و TRS/XLR را ترجیح میدهد؟
جواب در یک کلمه خلاصه میشود: “استاندارد حرفهای”. کارت صداهای حرفهای برای تأمین نیازهای سختگیرانهی استودیوها و افراد متخصص ساخته میشوند. در این فضا، حتی مقدار کم نویز، تداخل یا افت سیگنال میتواند کیفیت کار نهایی را خدشهدار کند. از همین رو، استفاده از اتصالات بالانس، یک الزام اساسی است. TRS و XLR هر دو کانکتورهای بالانس هستند و در سطح +4 dBu عمل میکنند و میتوانند طول کابل بیشتری را بدون افت کیفیت تحمل کنند. همچنین استحکام مکانیکی بالاتر، قفلشونده بودن، مقاومت در برابر لوپ زمین، سازگاری با پریامپهای میکروفون و تغذیهی فانتوم پاور، همگی ویژگیهای کلیدیاند که RCA ارائه نمیدهد.
این برتریها موجب شده است که جامعهی حرفهای به صورت گسترده به استفاده از TRS و XLR روی بیاورد و RCA را تنها در کاربردهای خانگی یا سطح پایین نگه دارد؛ جایی که حساسیت به نویز و کیفیت بالا آنقدر ضروری نیست و هزینهی کمتر اهمیت بیشتری دارد. افزون بر این، کارتهای صدای حرفهای با هدف اتصال راحت به میکروفونها، میکسرها و اسپیکرهای مانیتورینگ استودیویی که معمولاً همگی ورودی بالانس دارند، طراحی میشوند. در چنین شرایطی، گزینهی RCA جذابیتش را از دست میدهد.
اگرچه همچنان ممکن است برخی برندها برای مقاصد تطبیقپذیری با تجهیزات غیرحرفهای یا DJ Controllerها، پورتهای RCA اضافه کنند، اما ستون فقرات یک کارت صدای حرفهای همواره بر مبنای بالانسبودن قرار دارد. بدین ترتیب، از ابتدا تا انتهای سیگنال در زنجیرهی استودیو، نویز به حداقل میرسد و کیفیت حداکثری تضمین میشود.
نهایتاً اگر شما در فکر خرید کارت صدای حرفهای هستید، بهتر است سراغ مدلی بروید که حداقل دو ورودی میکروفون با تغذیهی فانتوم XLR و چندین ورودی/خروجی لاین بالانس TRS داشته باشد. این نوع کارتها بهخوبی نیازهای ضبط و میکس را برآورده میکنند و شما را برای گسترش سیستم در آینده هم آزاد میگذارند. از آن سو، اگر تنها استفادهی خانگی دارید و قصد ندارید صدابرداری حرفهای انجام دهید، شاید بتوانید با RCA کنار بیایید؛ اما در دنیای صدای حرفهای، پاسخ روشن است: RCA عملاً جایی در استانداردهای استودیویی ندارد.
ابعاد فنی پیشرفته: نگاهی به طراحی مدار دیفرانسیل
برای تکمیل بحث، میتوان اشاره کرد که طراحی ورودی/خروجی بالانس در کارت صدای حرفهای مبتنی بر مدارهای دیفرانسیل است. این مدارها ممکن است آنالوگ خالص باشند یا از تقویتکنندههای عملیاتی (Op-Amp) دیفرانسیلی استفاده کنند. ایده این است که سیگنال مثبت روی یکی از ورودیها (مثلاً پین ۲ در XLR) و سیگنال منفی (معکوسشده) روی پین ۳ اعمال میشود. Op-Amp دیفرانسیلی در خروجیاش مقدار (V2 – V3) را تحویل میدهد. اگر نویزی مشترک (Vn) روی هر دو پین بنشیند، آنگاه در خروجی مقدار (V2+Vn) – (V3+Vn) = V2 – V3 تولید میشود که نویز Vn حذف شده است. این همان CMRR است که در بسیاری از دیتاشیتهای Op-Amp مشاهده میکنید. هرچه CMRR بالاتر باشد، مدار در حذف نویز مشترک توانمندتر است. در کارت صداهای ارزانقیمت، ممکن است CMRR در فرکانسهای بالا افت کند، اما در کارت صداهای حرفهای سطح بالا، حتی در فرکانسهای ۲۰ کیلوهرتز و بالاتر نیز CMRR خوبی دیده میشود.
همچنین در خروجیهای بالانس کارت صدا، یک مرحلهی Line Driver وجود دارد که سیگنال را به صورت معکوس روی پین ۲ و ۳ قرار میدهد. برخی طرحها از ترانسفورماتور برای این کار بهره میبرند (بهویژه در تجهیزات کلاسیک یا برای جداسازی گالوانیکی زمین)، ولی در بیشتر کارت صداهای معاصر از مدارهای الکترونیکی استفاده میشود. طراحی بهگونهای است که سطوح +4 dBu بهسهولت در دسترس باشد و اگر نیاز به سطح بالاتر باشد، Headroom کافی تدارک دیده شده است. نتیجه، صدایی تمیز و قوی با نویز کم خواهد بود که هدف نهایی دنیای حرفهای است.
چشمانداز آینده و ملاحظات امروزی
ممکن است عدهای تصور کنند با گسترش هرچه بیشتر اتصالات دیجیتال و ورود تکنولوژیهای شبکهای مثل Dante یا AVB، دیر یا زود کابلکشی آنالوگ منسوخ شود. هرچند این فناوریها واقعاً در حال رشد هستند و در بسیاری از کنسرتها و استودیوهای بزرگ استفاده میشوند، اما واقعیت این است که همچنان برای میکروفونها، پریامپها و پردازشهای آنالوگ، به اتصالات آنالوگ نیاز داریم. تا وقتی که صدابرداری آنالوگ وجود دارد، بالانس بودن مسیر سیگنال یک ضرورت باقی میماند. از سوی دیگر، کارت صدای حرفهای بهعنوان پل میان دنیای آنالوگ (میکروفونها، سازها، اسپیکرها) و دنیای دیجیتال (رایانه و نرمافزار) نقش کلیدی ایفا میکند. حتی اگر در آینده شبکههای صوتی بر بستر کابل شبکه اترنت هم گسترش بیشتری پیدا کنند، بازهم ورودیهای میکروفون و لاین بالانس پیش از ورود به آن شبکه، امری ضروری خواهند بود. هیچکدام از این فناوریها، عملاً RCA را به عنوان یک کانکتور غیربالانس در سطح حرفهای احیا نخواهند کرد.
نتیجهگیری کاربردی
با تمام توضیحات بالا، پاسخ صریح به این سؤال که «چرا کارت صدای حرفهای از RCA استفاده نمیکند و TRS/XLR را ترجیح میدهد؟» این است:
– اولویت مطلق در دنیای حرفهای با انتقال بالانس سیگنال آنالوگ است.
– RCA صرفاً غیربالانس است و در برابر نویز بهشدت آسیبپذیر.
– سطوح سیگنال حرفهای (+4 dBu) و نیاز به Headroom بالاتر با RCA همخوانی ندارد.
– مقاومت در برابر Ground Loop و ایجاد قفل مکانیکی در اتصالات فقط در TRS/XLR به شکلی مؤثر یافت میشود.
– تجهیزات حرفهای (میکسر، پریامپ، مانیتورینگ) اغلب تنها ورودی/خروجیهای بالانس دارند و RCA در طراحی آنها جایی ندارد.
– کارت صداهای حرفهای برای پاسخگویی به نیاز این تجهیزات، طبیعتاً به سراغ بالانس رفته و بهندرت از RCA استفاده میکنند.
پس چنانچه هدف شما ضبط و میکس حرفهای و باکیفیت است، صرف هزینه بیشتر برای کارت صدایی که ورودی/خروجیهای بالانس دارد بسیار مقرونبهصرفهتر از درگیر شدن با مشکلات همهمه، نویز و لوپ زمین است. در فضای جدی مهندسی صدا، هر کانکتور غیربالانس میتواند به پاشنهی آشیل سیستم شما تبدیل شود.
امید که این متن مفصل، تصویری روشن و ژرف از علل کنار گذاشته شدن RCA در کارت صداهای حرفهای و ترجیح بیچونوچرای TRS/XLR ارائه کرده باشد. در نهایت، کیفیت بالا، پایداری بیشتر، مقاومت عالی در برابر نویز و سازگاری با محیطهای حرفهای، دلایل کلیدیاند که RCA را از دنیای کارت صداهای جدی و سطحبالا بیرون راندهاند و استانداردهای بالانس TRS و XLR را بهشکل فراگیر جایگزین کردهاند.
